Oke, kali ini kita akan membahas Filter optik, LCE, LED, dan OLED.
Seperti biasa TERIMA KASIH :D
Tag
- LED
- OLED
Kalian dirumah pasti pernah menonton film baik yang dewasa, anak-anak, remaja di TV, laptop, handphone, maupun media elektronik lainnya. Kalian pernah heran gk sih kok bisa seseorang atau kita berada pada layar tersebut??
Seperti halnya yang di tanyakan oleh vilia
Note : Untuk bertanya, silahkan mention ke @andri_screen di twitter atau tweet menggunakan hastage #BertanyaOmYunix
Untuk Vilia, jaid kitaharus tau dulu apa itu Filter optik, LCE, LED, dan OLED?
A. Filter Optik
Filter optik adalah istilah kimia
medium (kaca, film, larutan) yang dapat meneruskan sinar dengan cara
menyaringnya. Biasanya filter optik ini kita temuka di lensa kamera baik di
handpone, DSLR dan lain lain.
- Dan ada juga yang namanya Acousto-Optic Tunable Filter,
makhluk apa itu?.
Pemilihan panjang gelombang
adalah sangat penting di banyak arena dari optik ilmu pengetahuan, termasuk
spektroskopi fluoresensi dan mikroskop. Elektro-optik perangkat, seperti
acousto-optik merdu filter (AOTF), semakin sering digunakan untuk memodulasi gelombang
dan amplitudo menerangi cahaya laser di generasi terbaru dari confocal
mikroskop. Filter ini tidak menderita dari kendala-kendala mekanis, kecepatan
angin dan keterbatasan, gambar pergeseran, dan getaran yang berhubungan dengan
rotating filter roda, dan dapat dengan mudah mengakomodasi beberapa sistem
laser disetel untuk output yang berbeda panjang gelombang. Selain itu,
acousto-optik filter tidak memburuk saat terkena panas dan cahaya yang kuat
seperti yang dilakukan fluoresensi gangguan filter.
Dalam acousto-optik merdu filter,
transduser piezoelektrik terikat pada kristal telurium dioksida atau kuarsa
menghasilkan frekuensi tinggi akustik gelombang kompresi yang mengubah indeks
bias kristal di periodik pola. Hal ini menyebabkan, efek, generasi kisi
difraksi sehingga orthogonal sinar terpolarisasi dan cahaya collimated insiden
di Bragg sudut difraksi dengan efisiensi tinggi menjadi urutan pertama beam
(difraksi sinar dalam tutorial ini). Variasi dalam frekuensi gelombang akustik
mengubah spasi pola dalam kristal dan, oleh karena itu, panjang gelombang
cahaya difraksi (Akustik Frekuensi slider). Demikian juga, mengubah amplitudo
dari gelombang akustik (dengan Daya Akustik slider) menentukan intensitas
relatif. Difraksi efisiensi dapat mencapai tingkat 85 persen dan kecepatan
switching untuk kedua panjang gelombang dan kekuatan dalam megahertz. Khas AOTF
dapat menerima cahaya yang memiliki maksimum setengah-kerucut sudut sekitar 5
derajat, membatasi penggunaan perangkat ini dengan baik-collimated sumber
cahaya.
B. LCD
LCD (Liquid Cristal Dispay) adalah salah satu jenis display
elektronik yang di buat dengan teknologi CMOS logic yang bekerja dengan tidak
menghasilkan cahaya tetapi memantukan cahaya yang ada di sekelilingnya terhadap
front-it atau mentransmisikan cahaya dari back-lit. berfungsi sebagai penampil
data baik dalam bentuk karakter, huruf, angka ataupun grafik. Dan apa tu Display
elektronik?. Display elektronik
adalah salah satu komponen elektrolika yang berfungsi sebagai tampilan suatu
data, baik karakter,. Hurup ataupun grafik.
- Materian LCD
LCD adalah lapisan dari campuran organik antara lapisan kaca
bening dengan elektroda transparan indium oksida dalam bentuk tampilan
seven-segment dan lapisan elektroda pada kaca belakang. Ketika elektroda
diaktifkan dengan medan listrik (tegangan), molekul organik yang panjang dan
silindris menyesuaikan diri dengan elektroda dari segmen. Lapisan sandwich
memiliki polarizer cahaya vertikal depan dan polarizer cahaya horisontal
belakang yang diikuti dengan lapisan reflektor. Cahaya yang dipantulkan tidak
dapat melewati molekul-molekul yang telah menyesuaikan diri dan segmen yang
diaktifkan terlihat menjadi gelap dan membentuk karakter data yang ingin
ditampilkan.
- Pengendali/ Kontrol LCD
Dalam modul LCD terdapat microcontroller tyang berfungsi
sebagai pengendali tampilan karakter LCD. Mincocontroller pada suat LCD dilengkapi
dengan memori register. Memory yan digunakan minrocontoller internal adalah :
DDRAM (Display Data Random Access Memory) merupakan
memori tempat karakter yang akan ditampilkan berada.
CGRAM (Character Generator Random Access Memory) merupakan
memori untuk menggambarkan pola sebuah karakter dimana bentuk dari karakter
dapat diubah-ubah sesuai dengan keinginan.
CGROM (Character Generator Read Only Memory) merupakan
memori untuk menggambarkan pola sebuah karakter dimana pola tersebut merupakan
karakter dasar yang sudah ditentukan secara permanen oleh pabrikan pembuat LCD
(Liquid Cristal Display ) tersebut sehingga pengguna tinggal mangambilnya
sesuai alamat memorinya dan tidak dapat merubah karakter dasar yang ada dalam
CGROM.

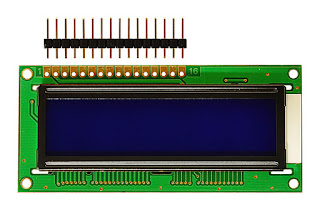

Contoh gambar LCD :
- Fungsi LCD
Fungsi LCD (Liquid Cristal
Display) adalah jenis media tampilan yang menggunakan kristal cair sebagai
tampilan suatu data, baik karakter, huruf ataupun grafik. bentuknya tipis,
mengeluarkan sedikit panas, dan memiliki resolusi tinggi.
- Penerapan LCD
LCD sudah digunakan di berbagai
bidang misalnya dalam alat-alat elektronik seperti televisi, kalkulator ataupun
layar komputer. Kini LCD mendominasi jenis tampilan untuk komputer meja maupun
notebook.
- Cara Kerja LCD
Kristal cair akan menyaring
cahaya backlight. Cahaya putih merupakan susunan dari beberapa ratus spektrum
cahaya dengan warna yang berbeda. Beberapa ratus spektrum cahaya tersebut akan
terlihat jika cahaya putih mengalami refleksi atau perubahan arah sinar.
LCD bekerja dengan cara membuka
dan menutup layaknya tirai. Proses buka tutup ini berlangsung sangat cepat.
Karena itulah ada istilah Response Time di LCD. Benda macam apa itu Response
Time?
Response Time adalah waktu yang
diperlukan untuk berubah dari posisi kristal cair tertutup rapat (waktu
menampilkan warna hitam) ke posisi kristal cair terbuka lebar (waktu
menampilkan warna putih). Jadi semakin cepat response time maka semakin baik.
Response Time yang lambat akan menimbulkan cacat gambar yang disebut ghosting
atau jejak gambar.
- Kelebihan dan kekurangan LCD dalam monitor
Kelebihan Monitor LCD
1.
Ukuran Dimensi Monitor Ramping. Bentuk serta
ukuran monitor yang ramping dan tidak terlalu besar membuat tempat yang akan
diletakkan monitor akan hemat, sehingga monitor ini cukup cocok jika diletakkan
tempat yang tidak luas.
2.
Berat Monitor Ringan. Ukuran monitor yang
ramping berdampak pula terhadap beratnya. Berat monitor lcd yang ringan
sehingga pengguna tidak merasa ribet jika memindahkannya, pengguna lebih mudah
untuk memindahkan atau membawa monitor tersebut.
3.
Kualitas Gambar Baik. Kualitas yang dihasilkan
oleh monitor lcd ini cukup baik, gambar yang dihasilkan pun lebih tajam dan
lebih jernih. Sehingga cocok untuk anda yang senang multimedia maupun desain.
4.
Baik Untuk Mata. Radiasi yang ditimbulkan oleh
monitor LCD lebih kecil sehingga baik bagi mata para pengguna moniotr LCD. Monitor ini juga lebih nyaman untuk dilihat
dari jarak pandang yang dekat.
5.
Hemat Daya Listrik. Penggunaan monitor LCD lebih
diuntungkan karena konsumsi listrik lebih hemat dari monitor lain. Konsumsi
daya listrik monitor LCD setengah dari jenis monitor CTR.
Kekurangan Monitor LCD
1.
Sudut Pandang Terbatas. Sudut pandang yang
terbatas membuat gambar yang dihasilkan berbeda-beda, penglihatan harus sejajar
didepan monitor.
2.
Masalah Dead Pixel. Dead Pixel merupakan titik
hitam yang diakibatkan adanya pixel yang mati. Dead Pixel bisa ditimbulkan dari
gagalnya produksi atau dari aktivitas kita yang menimbulkan Dead Pixel. Jika
layar LCD timbul Dead Pixel kita sebagai pengguna monitor akan cukup terganggu.
Tidak ingin terdapat dead pixel ? berikut ini Cara Menghindari Dead Pixel Pada
LCD.
3.
Layar LCD Sensitif. Komponen layar LCD sensitif,
membuat rentan terhadap benturan dalam membawa monitor anda harus lebih
hati-hati.
4.
Harga Monitor Lumayan Mahal. Dipasaran harga
monitor LCD masih lumayan tinggi, dengan harga tersebut belum terjangkau oleh
banyak kalangan.
5.
Harga Servis Mahal. Kekurangan yang satu ini
karena belum banyaknya orang yang ahli dalam memperbaiki kerusakan monitor
berjenis LCD dan komponen-komponen monitor susah didapat. Hal tersebutlah yang
menyebabkan harga servis monitor mahal.
C. LED
LED (Light Emitting Diode) adalah komponen elektronika yang dapat
memancarkan cahaya monokromatik ketika diberikan tegangan maju.
LED merupakan keluarga Dioda yang terbuat dari
bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung
pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan
sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai
pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.
- Bentuk dan simbol pada LED
- Cara kerja LED
Seperti
dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari
Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua
kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan
cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.
- cara melihat polaritas pada LED
- Kelebihan dan kekurangan LED pada Tv
Kelebihan dari TV LED
1.
Tingkat ke-kontras-an yang lebih tinggi jika
dibandingkan dengan LCD TV, sama atau bahkan lebih tinggi dibandingkan dengan
TV Plasma.
2.
Menghasilkan produksi TV yang lebih tipis jika
dibandingkan dengan teknologi TV LCD, ketebalannya yaitu hanya sekitar 25 mm.
3.
Akan lebih ramah terhadap lingkungan serta bebas
radiasi.
4.
Konsumsi tenaga listrik yang jauh lebih rendah,
yaitu sekitar 20-30% lebih kecil jika dibanding TV LCD konvensional.
5.
Bermacam produk TV LED dari perusahaan terkenal,
pada konsumen menawarkan fitur fitur Digital TV Tuner, pemrosesan gambar
digital, serta fitur-fitur lainnya yang terbaru.
Kekurangan TV LED
1.
Harganya yang relatif lebih mahal jika dibanding
TV LCD, saat ini dalam ukuran yang sama dengan TV LCD, harganya sekitar 50%
lebih mahal.
D. OLED
Organic Light-Emitting Diode (OLED) atau diode cahaya
organik adalah sebuah semikonduktor sebagai pemancar cahaya yang terbuat dari
lapisan organik. OLED digunakan dalam teknologi elektroluminensi, seperti pada
aplikasi tampilan layar atau sensor. Teknologi ini terkenal fleksibel dengan
ketipisannya yang mencapai kurang dari 1 mm.
- Teknologi OLED
OLED merupakan piranti penting
dalam teknologi elektroluminensi. Teknologi tersebut memiliki dasar konsep
pancaran cahaya yang dihasilkan oleh piranti akibat adanya medan listrik yang
diberikan. Teknologi OLED dikembangkan untuk memperoleh tampilan yang luas,
fleksibel, murah dan dapat digunakan sebagai layar yang efisien untuk berbagai
keperluan layar tampilan.
- Struktur lapisan
Struktur OLED terdiri atas
lapisan kaca terbuat dari oksida timah-indium yang berfungsi sebagai elektrode
positif atau anode, lapisan organik dari diamine aromatik dengan ketebalan 750
nm, lapisan pemancar cahaya yang terbuat dari senyawa metal kompleks misalnya
8-hydroxyquinoline aluminium, dan lapisan elektrode negatif atau katode terbuat
dari campuran logam magnesium dan perak dengan perbandingan atom 10:1.
Konstruksi keseluruhan lapisan tidak lebih dari 500 nm, artinya OLED sama tipis
dengan selembar kertas.
- Cara kerja
Mekanisme kerja OLED yaitu jika
pada elektrode diberikan medan listrik, fungsi kerja katode akan turun dan
membuat elektron-elektron bergerak dari katode menuju pita konduksi di lapisan
organik. Keadaan ini mengakibatkan munculnya lubang (hole) di pita valensi.
Anode akan mendorong lubang untuk bergerak menuju pita valensi bahan organik.
Keadaan ini mengakibatkan terjadinya proses rekombinasi elektron dan lubang di
dalam lapisan organik dimana elektron akan turun dan bersatu dengan lubang lalu
memberikan kelebihan energi dalam bentuk foton cahaya dengan panjang gelombang
tertentu. Pada akhirnya akan diperoleh satu jenis pancaran cahaya dengan
panjang gelombang tertentu bergantung pada jenis bahan pemancar cahaya yang
digunakan.
- Penerapan OLED
Penerapan OLED sering kita jumpai seperti handpone iphone 7
yang baru keluar. Layar yang dia gunakan yaitu menggunakan OLED.
- Kelebihan dan kekurangan OLED
Kelebihan
1.
Kehadiran teknologi OLED dengan proses
pembuatannya yang unik menggeser posisi teknologi LCD.
2.
Tampilan OLED baru dan menarik. Layar terbuat
dari gabungan warna dalam kaca transparan sangat tipis sehingga ringan dan
fleksibel.
3.
Kemampuan OLED untuk beroperasi sebagai sumber
cahaya yang menghasilkan cahaya putih terang saat dihubungkan dengan sumber
listrik.
4.
Konsumsi daya listrik yang rendah dan terbuat
dari bahan organik menjadikan OLED sebagai teknologi ramah lingkungan.
5.
Biaya operasional yang relatif rendah dan proses
perakitan yang relatif sederhana dibandingkan LCD. OLED dapat dicetak ke atas
substrat yang sesuai dengan menggunakan teknologi pencetak tinta semprot
(inkjet printer).
6.
Memiliki jangkauan wilayah warna, tingkat
terang, dan tampilan sudut pandang yang sangat luas. Piksel OLED memancarkan
cahaya secara langsung sedangkan LCD menggunakan teknologi cahaya belakang
(backlight) sehingga tidak memancarkan warna yang sebenarnya.
7.
OLED memiliki waktu reaksi yang lebih cepat.
Layar LCD memiliki waktu reaksi 8-12 milisekon, sedangkan OLED hanya kurang
dari 0.01 ms.
8.
OLED dapat dioperasikan dalam batasan suhu yang
lebih lebar.
Kekurangan
1.
Teknologi OLED di Indonesia pada umumnya masih
terbatasi oleh beberapa faktor sehingga harus dikembangkan lebih lanjut.
2.
Masalah teknis OLED yaitu masa bertahan bahan
organik yang terbatas, sekitar 14.000 jam dibandingkan layar datar lain yang
bisa mencapai 60.000 jam atau bahkan 100.000 jam. Pada tahun 2007, masa
bertahan OLED dikembangkan menjadi 198.000 jam.
3.
Kelembaban dapat memperpendek umur OLED. Bahan
kandungan organik di dalam OLED dapat rusak jika terkena air.
4.
Pengembangan proses segel (improved sealing
process) dalam praktik pembuatan OLED dapat membatasi masa bertahan tampilan.
5.
Dalam piranti OLED multi-warna yang ada
sekarang, intensitas cahaya yang dihasilkan untuk warna tertentu belum cukup
terang.
6.
Harga produk yang cenderung mahal sehingga masih
belum terjangkau oleh kalangan umum.
a
Tag
- LED
- OLED
Referensi
1.
http://www.fungsiklopedia.com/fungsi-lcd/
2.
http://teknikelektronika.com/pengertian-led-light-emitting-diode-cara-kerja/
4.
http://www.archipost.com/kelebihan-dan-kekurangan-tv-led/
5.
https://id.wikipedia.org/wiki/OLED
6.
http://sanfordlegenda.blogspot.co.id/2015/05/Apa-beda-LED-OLED-AMOLED.html
7.
https://www.google.co.id/search?q=iphone+7&source=lnms&tbm=isch&sa=X&ved=0ahUKEwjKn_-OkLvPAhUGsI8KHSiKDkcQ_AUICCgB&biw=1366&bih=635#imgrc=3h3T-RLhFSQLIM%3A
8.
https://www.google.co.id/url?sa=t&rct=j&q=&esrc=s&source=web&cd=5&cad=rja&uact=8&sqi=2&ved=0ahUKEwiv0oWXkrvPAhWLQI8KHTXhC6cQFggvMAQ&url=https%3A%2F%2FinfosFinf09hartonoprasetyo.wordpress.com%2F2011%2F12%2F09%2Flaju-endap-darah-led-darah-kental%2F&usg=AFQjCNEcwLOMD9eOd5QNDCVIz0qDdgzgRg&sig2=2mtIEbdxSFozYeYV5uNv4Q
9.
0 komentar:
